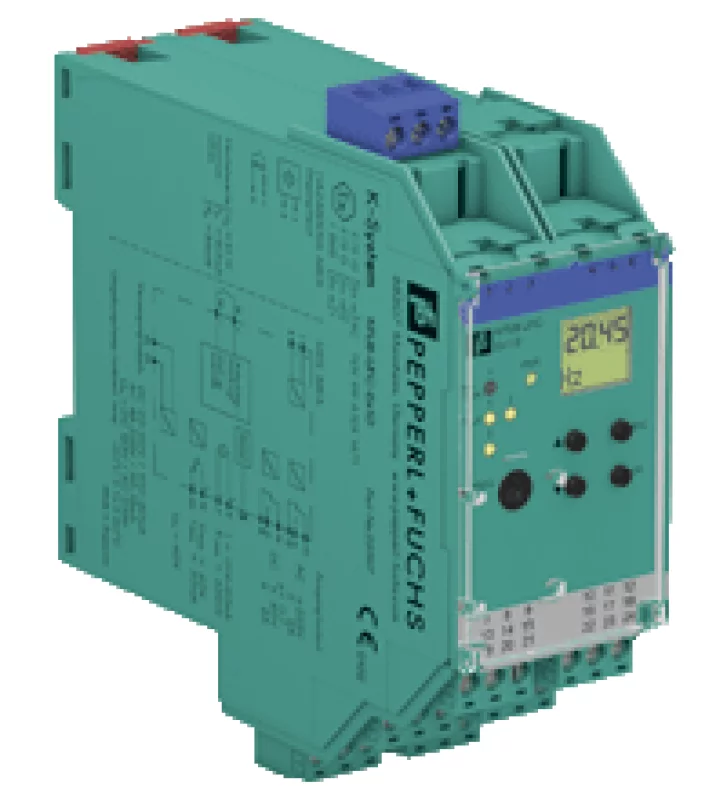

Частотный преобразователь Pepperl+Fuchs KFU8-UFC-EX1.D
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Технические характеристики KFU8-UFC-Ex1.D
Питание | Клеммы 23, 24 |
Номинальное напряжение | 20..90 В пост. тока, 48…253 В перем. тока (модель KFU8) ; 20…30 В пост. тока (модель KFD2) |
Вход (искробезопасный) | Клеммы 1(+),3(- |
Номинальные данные | NAMUR, ≈ 8 В пост. тока, ≈ 8 мА |
Длительность входного импульса / интервал | ≥ 50 мкс / ≥ 50 мкс |
Частота импульсов | 0,001…5000 Гц |
Выход (неискробезопасный) |
|
Релейный выход 1 | Клеммы 10, 11 и 12 |
Релейный выход 2 | Клеммы 16, 17 и 18 |
Нагрузка контактов | 253 В перем. тока / 2А / cos ? = 0.7 |
Ресурс | ≥ 5 × 107 циклов |
Задержка срабатывания | ≈ 20 мс |
Выход 3 (пассивный транзистор) | Клеммы 19 (+) и 20 (-) |
Максимальное напряжение | 40 В пост. тока |
Максимальный ток | 50 мА (КЗ) |
Логическая «1» | - 2,5 В |
Логический «0» | ключ закрыт (< 10 мкА ток неосн. носителей) |
Выход 4 (токовый) | Клеммы 8 (+) и 7 (-) |
Ток | 0...20 мА или 4...20 мА |
Напряжение при разорванной цепи | ≤ 24 В пост. тока |
Сигнал об ошибке | При I < 3.6 мА (обрыв линии) и при I ≥ 21,5 мА (КЗ) |
Нагрузка | ≤ 650 Ом |
Механические данные | |
Размеры (мм) | 118х40х115 |
Вес | 300 г. |
Допустимые параметры подключаемой сети
Вид и уровень взрывозащиты | IIA | IIB | IIC |
Внешняя емкость | 3 мкФ | 1,5 мкФ | 0,5 мкФ |
Внешняя индуктивность | 20 мГн | 10 мГн | 5 мГн |
