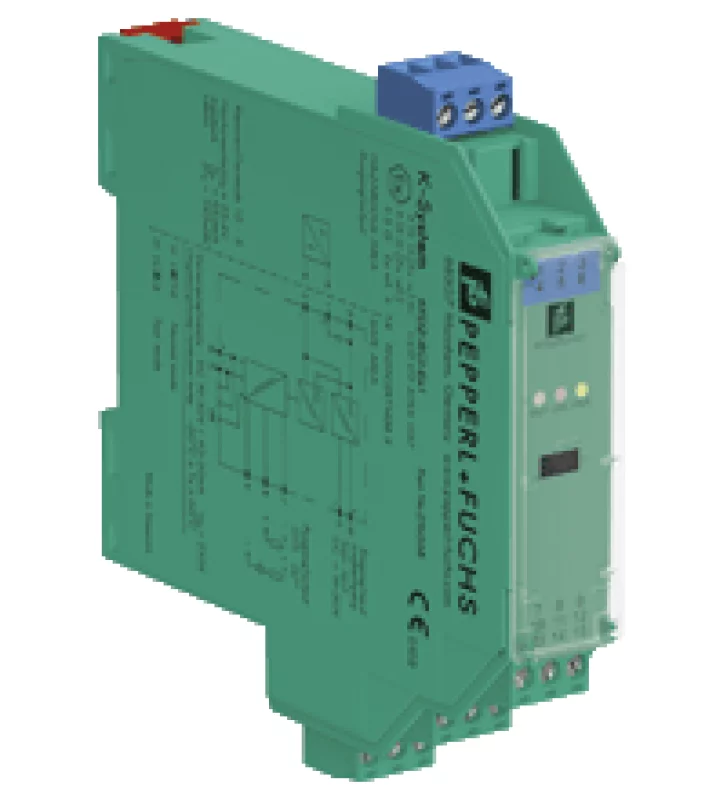

Блок управления клапаном KFD2-RCI-EX1

Техническое описание KFD2-RCI-Ex1 Описание оборудования Контроль свинца Основные Характеристики Тип сигнала Цифровой выход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 19 ... 30 V DC Номинальный ток <35 мА Потребляемая мощность <0,8 Вт вход Соединительная сторона контрольная сторона соединение терминалы 10+, 11- Входной ток 40 мА при 19 ... 30 В постоянного тока Уровень сигнала 1-сигнал: 19 ... 30 V DC  0-сигнал: 0 ... 5 V DC Рабочий режим питание от петли Вывод Соединительная сторона сторона поля / сторона управления Выход I соединение клеммы 1+, 3- (клеммы 1+, 2 для тестового контура) Текущий Максимум. 20,4 мА напряжение минимум 13,5 В Текущий 1-сигнал: 20,4 мА  0-сигнал: 4,2 мА напряжение 1:> 13,5 В нагрузка Максимум. 650 Ом Время отклика <40 мс вход для вывода Обнаружение сбоя линии напряжение короткого замыкания <1 В, напряжение разомкнутой цепи> 16 В Выход II соединение терминал 7: источник (-) или приемник (+), клемма 8: источник (+), клемма 9: приемник (-) Текущий 11 мА (режим источника или приемника) напряжение Режим погружения 9 ... 30 В с внешнего источника питания нагрузка Максимум. 650 Ом, режим источника, для HART ≥ 230 Ом связь сквозной сигнал HART между входом II и выходом Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21:2012 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
